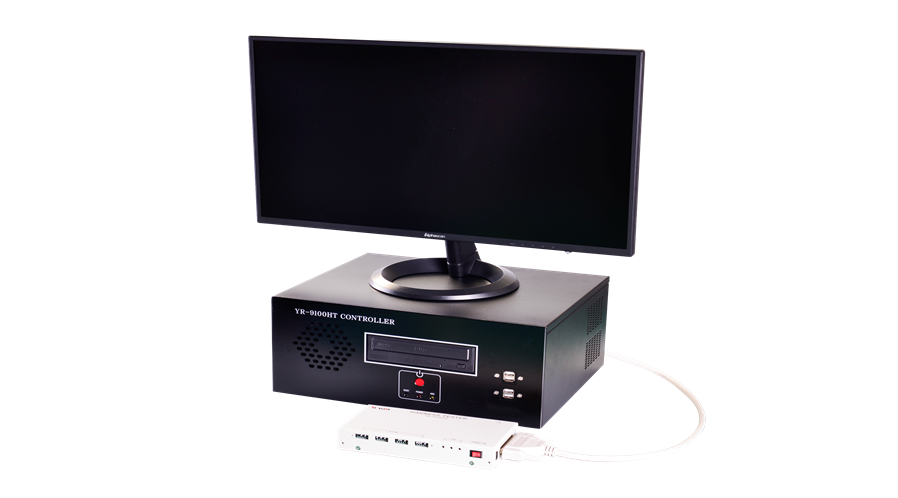

●  제품소개 : 자동차 와이어하네스 회로검사 라인에서 다양한 제품의 오배선을 검사하는 설비

●  주요기능 : 와이어하네스의 회로검사(PASS/OPEN/SHORT/EXTRA/ADD)

●  주요특징 :

      1. 대용량 : 최대 4096 포인트의 다양한 용량의 회로검사 가능

      2. 초고속 : 빠른 검사 가능

      3. 보존성 : 검사 결과 자동 저장 기능 (로그파일 지원)

      4. 자유도 : 제품 설계변경에 대응이 빠르고 편리함

      5. 편리성: 검사판 교체 용이한 구조 (검사기 모듈화 구조)

▶ 입력전원                  본체 : AC 220V 50~60Hz  |  모듈 : 12V 5A 아답터

▶ SIZE(mm)                본체 : 380L x 320W x 170H  |  모듈 : 195L x 102W x 34H

▶ 중량                         본체 : 7.6kg  |  모듈 : 0.55kg

▶ 사양                          256p~4096p (256p단위 확장가능)

★ 고객의 요구사양에 맞추어 소프트웨어 개발 지원 가능

★ IO 케이블이 필요 없어 깔끔한 회로 검사판 구현 가능

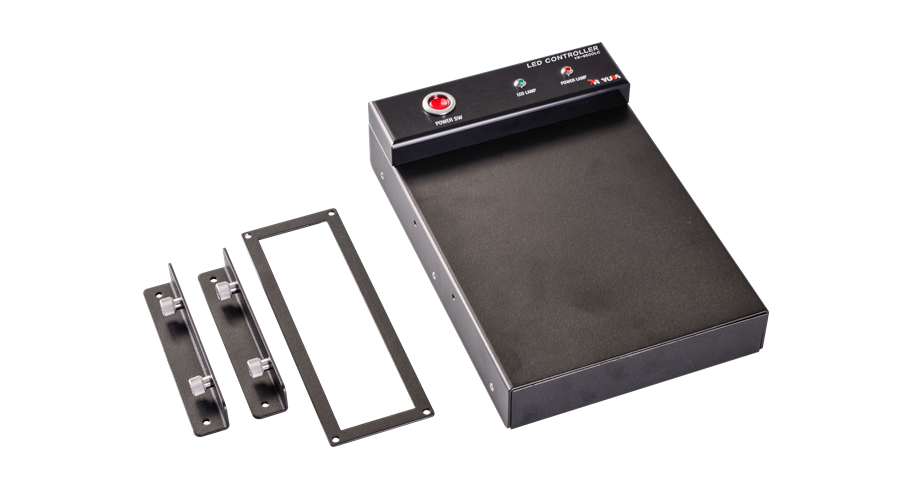

● 제품소개 : 회로검사시 검사지그에 LED를 탑재하고 LED 제어기로 점등을 제어하여 회로검사 결과를 표시하는 설비

●  주요기능 : 회로검사 소프트웨어와 연동하여 회로검사 결과에 따른 LED의 ON/OFF 표시

●  주요특징 :

      1. 시인성 : 회로 불량 부위 시인성 확보 (해당 JIG의 LED 점등)

      2. 편의성 : 회로 불량 부위를 편리하게 찾을 수 있음

      3. 생산성 : 불량 부위의 확인 시간 단축 (생산성 증대)

●  주요사양 :

▶ 입력전원                    DC 12V 10A 아답터

▶ SIZE(mm)                 290L x 200W x 68H

▶ 중량                           1.4 kg

▶ 사양                           196 P
